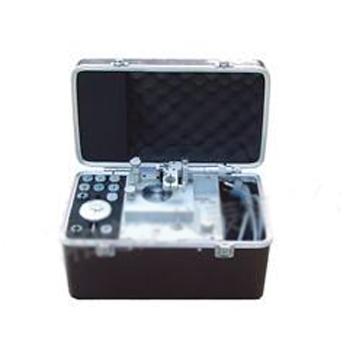

动态校验仪是针对电涡流传感器和相关系统综合性能的检验而设计的现场仪器。主要原理是通过一台可控制转速和方向的高性能电机驱动一个斜面圆盘作匀速的旋转运动,可直接模拟现场轴振动和相关动态性能进行测试和校准。斜面圆盘每个实验校准点可以直接 采用千分表测量实际振动位移量,以避免示波器和模拟仪器带来的测量误差。相配套的静态校验装置采用进口直线导轨和高分辨率的测微头,从而保证位移直线度和测量的,可校准φ11mm以下电涡流传感器的静态灵敏度和线性度等静态性能。可靠的侍服控制系统可以在电机高速运转状态下作即停即开和反顺转控制,无级调速装置在额定转速范围内任一调节点都可实现稳定的转速控制。优化的整体设计具有性能稳定、重量轻、携带方便等特点,是现场安装的校正工具,相关的技术性能也可用于科研开发、实验教学等领域。
技术指标:
电源:220VAC±20%
转速:50~7000 转/分
振动值:0~350μm(峰-峰值)
振动测量标准:千分表 0.1%
位移校准范围:0~5mm
位移测量标准:百分螺杆 1%
静态圆盘试件和动态斜面圆盘:45钢
尺寸:360×200×223mm
重量:7KG
